LT3089 - 具监视器的 800mA 单电阻器坚固型线性稳压器

特点

• 扩展的安全工作区

• 最大输出电流：800mA

• 在采用或未采用输入 / 输出电容器的情况下可稳定

• 宽输入电压范围：1.2V 至 36V

• 可由单个电阻器设定输出电压

• 输出电流监视器：I_MON = I_OUT/5000

• 结温监视器：1μA/°C

• 输出可调至 0V

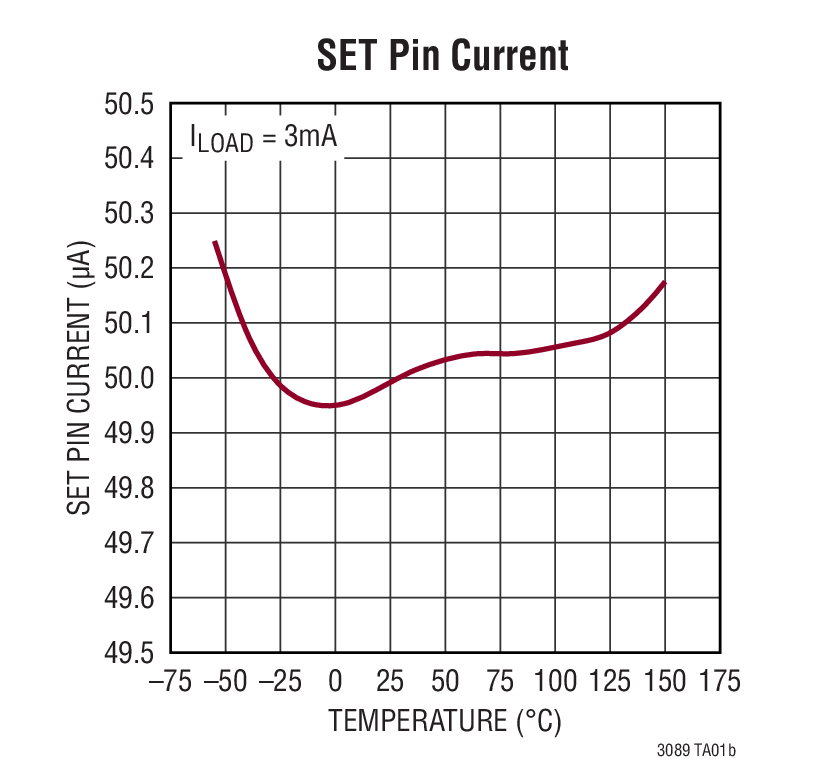

• 50μA SET 引脚电流：1% 初始准确度

• 输出电压噪声：27μV_RMS

• 可并联多个器件以提供较大的电流或散热量

• 可编程电流限值

• 反向电池和反向电流保护

• <1mV 的典型负载调整 (与 V_OUT 无关)

• <0.001%/V 的典型电压调整率

• 采用耐热性能增强型 12 引脚 4mm x 4mm DFN 封装、16 引脚 TSSOP 封装和 7 引脚 DD-Pak 封装

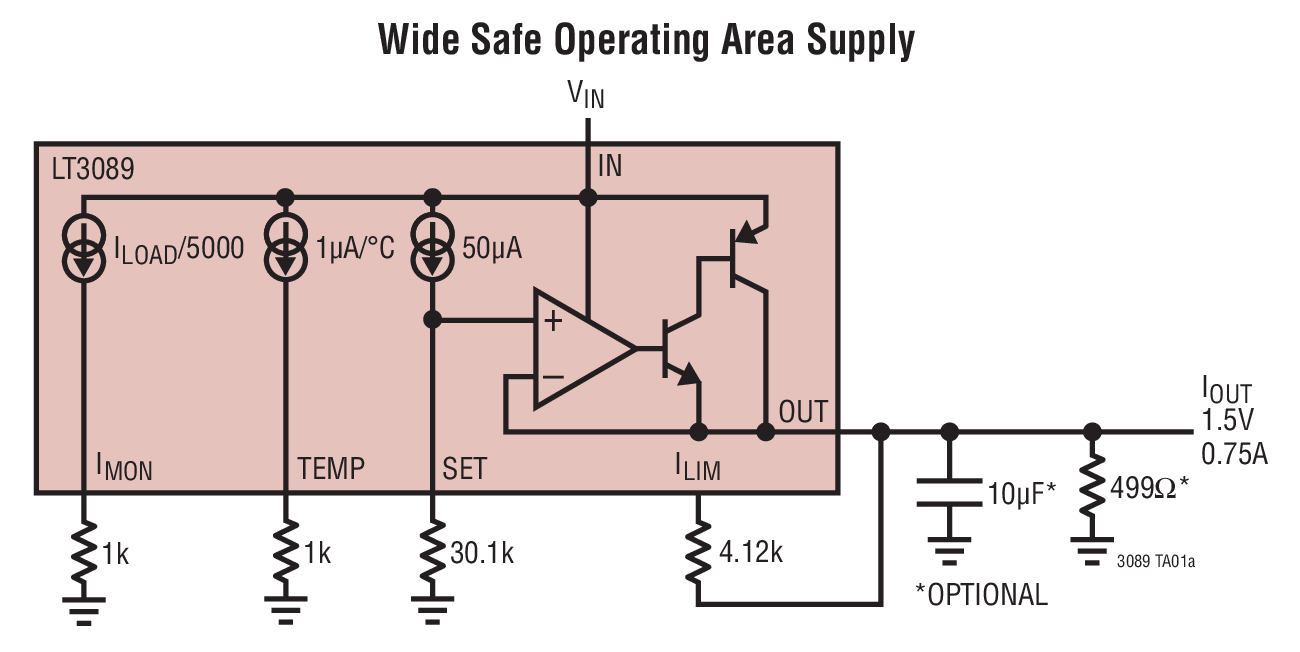

典型应用

描述

LT^®3089 是一款 800mA 低压差线性稳压器，专为坚固型工业应用而设计。该 IC 的主要特点是扩展的安全工作区 (SOA)、输出电流监视器、温度监视器和可编程电流限值。LT3089 可通过并联以提供较高的输出电流或散热量。这款器件能承受反向输入和反向输出至输入电压，并且没有反向电流。

LT3089 精准的 50μA 基准电流源允许利用单个电阻器将输出电压设置在介于 0V 至 34.5V 之间的任意电平。电流基准架构使得负载调整不受输出电压的影响。LT3089 可在采用或不采用输入和输出电容器的情况下保持稳定。

输出电流监视器 (I_OUT/5000) 和芯片结温输出 (1μA/°C) 提供了系统监视和调试能力。此外，还可利用单个电阻器来设置电流限值。

内部保护电路包括反向电池和反向电流保护以及电流限制和热限制。LT3089 采用 12 引脚 4mm x 4mm DFN 封装和 16 引脚 TSSOP 封装 (这两种封装均具有裸露衬垫以实现更加优良的热性能)、以及 7 引脚 DD-Pak 功率封装。

应用

• 全表面贴装型电源

• 坚固型工业电源

• 用于开关电源的后置稳压器

• 低输出电压电源

• 本质安全应用

器件型号 封装 Code 温度 封装图 RoHS 数据

LT3089EDF#PBF 4x4 DFN-12 DF E 05-08-1733 Yes

LT3089EDF#TRPBF 4x4 DFN-12 DF E 05-08-1733 Yes

LT3089EFE#PBF TSSOP-16 FE E 05-08-1663 (BB) Yes

LT3089EFE#TRPBF TSSOP-16 FE E 05-08-1663 (BB) Yes

LT3089ER#PBF DDPAK-7 R E 05-08-1462 Yes

LT3089ER#TRPBF DDPAK-7 R E 05-08-1462 Yes

LT3089IDF#PBF 4x4 DFN-12 DF I 05-08-1733 Yes

LT3089IDF#TRPBF 4x4 DFN-12 DF I 05-08-1733 Yes

LT3089IFE#PBF TSSOP-16 FE I 05-08-1663 (BB) Yes

LT3089IFE#TRPBF TSSOP-16 FE I 05-08-1663 (BB) Yes

LT3089IR#PBF DDPAK-7 R I 05-08-1462 Yes

LT3089IR#TRPBF DDPAK-7 R I 05-08-1462 Yes
