LTC3896 - 150V、低 Iq、同步负输出 DC/DC 控制器

特点

  • 宽 VIN + |VOUT| 范围:4V 至 140V (150V 绝对最大值)

  • 宽输出电压范围:–60V 至 –0.8V

  • 参考于接地的控制 / 接口引脚

  • 可调的栅极驱动电平:5V 至 10V (OPTI-DRIVE)

  • 集成型自举二极管

  • 低工作 IQ:40μA (停机模式 = 10μA)

  • 可选的栅极驱动 UVLO 门限

  • 用于 DRVCC 的内置 LDO 或外部 NMOS LDO

  • EXTVCC LDO 采用输出给驱动器供电

  • 可锁相频率 (75kHz 至 850kHz)

  • 可编程固定频率 (50kHz 至 900kHz)

  • 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作

  • 可调的突发箝位和电流限制

  • 电源良好输出电压监视器

  • 可编程输入过压闭锁

  • 38 引脚 TSSOP 高电压封装

专为汽车和运输应用
特定封装的 AEC-Q100 数据


典型应用

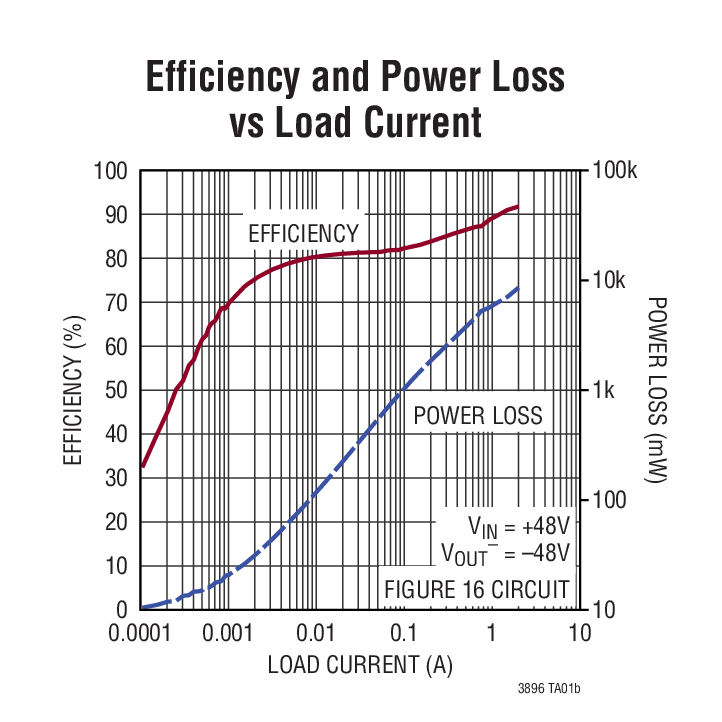

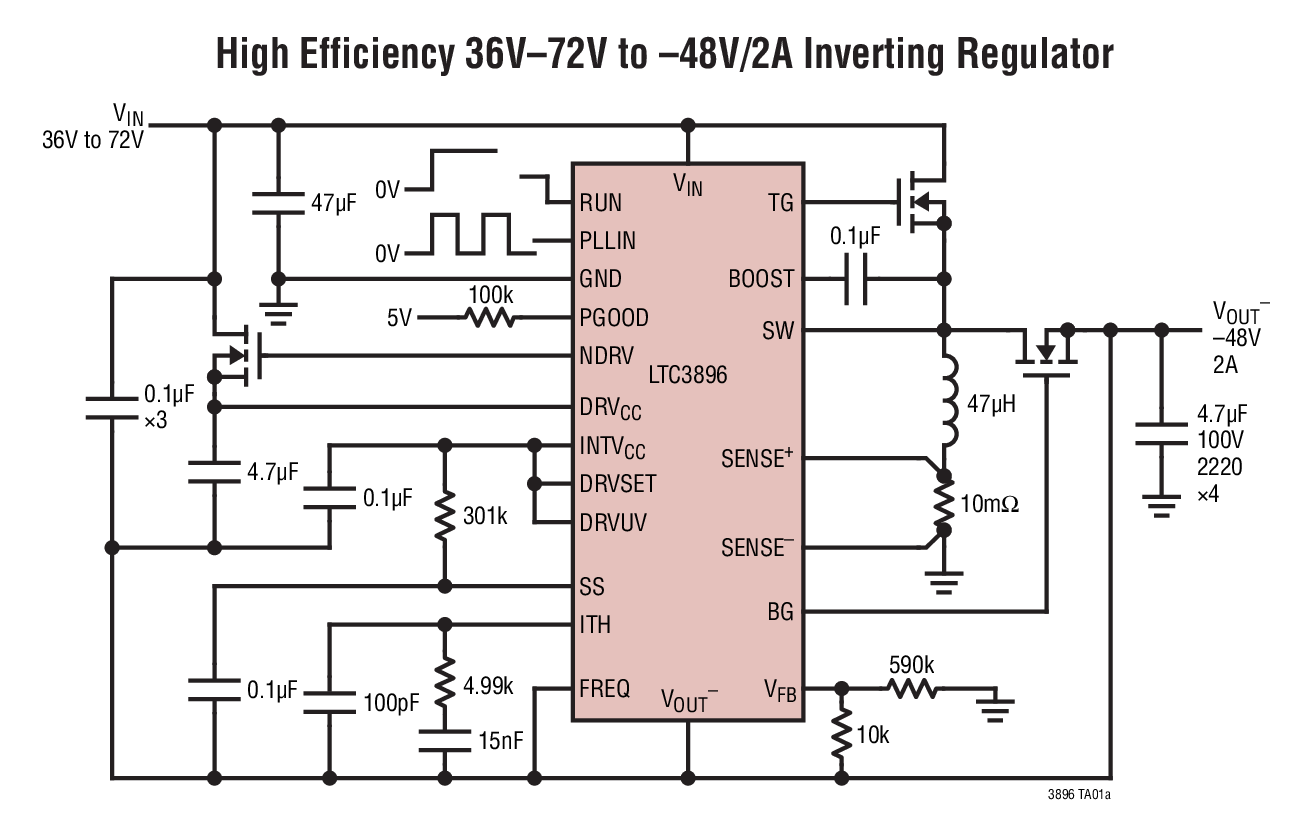

LTC3896 Typical Application

LTC3896 Typical Application

描述

LTC®3896 是一款高性能负输出 DC/DC 开关稳压控制器,用于驱动一个全 N 沟道同步功率 MOSFET 级。该器件把一个宽变化范围正输入电压源转换为一个可低于地电位达 60V 的稳定负输出。输入能够采用一个低至 4V 和高达 140V – |VOUT| 的电压工作。

LTC3896 包含真正参考于地的 RUN、PLLIN 和 PGOOD 引脚,因而免除了增设外部分立式电平移位组件来与 LTC3896 接口的需要。

一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。低的 40μA 无负载静态电流延长了电池供电型系统中的工作运行时间。OPTI-LOOP® 补偿允许在一个宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3896 具有一个精准的 0.8V 基准和电源良好输出指示器。软起动 (SS) 引脚在启动期间使输出电压斜坡上升。

应用

  • 汽车和工业电源系统

  • 电信电源

  • 分布式电源系统

器件型号 封装 Code 温度 封装图 RoHS 数据

LTC3896EFE#PBF TSSOP-38 FE E 05-08-1865 Yes

LTC3896EFE#TRPBF TSSOP-38 FE E 05-08-1865 Yes

LTC3896HFE#PBF TSSOP-38 FE H 05-08-1865 Yes

LTC3896HFE#TRPBF TSSOP-38 FE H 05-08-1865 Yes

LTC3896IFE#PBF TSSOP-38 FE I 05-08-1865 Yes

LTC3896IFE#TRPBF TSSOP-38 FE I 05-08-1865 Yes
