超声波自动淋浴开关电路

如图所示,该电路主要由超声波发射/接收电路(ucm-t40k1/ucm-r40k1)、锁相环路(lm567)和控制执行电路(继电器ka、电磁阀)等组成。

锁相环路由lm567组成,信号由3脚输入,环路滤波电容接在2脚,5、6脚所接的电阻rs与电容c;的参数决定lm567的中心频率.电路的振荡频率f=1(1.1rc;).当输入到lm567的3脚的外来信号的频率和本身振荡信号的频率相同时,8脚输出电平由高变低时,同时利用锁相电路本身的振荡信号为超声波发送电路提供信号源。该电路产生的超声波频率为40khz。

超声波的发送由锁相环路lm567的6脚输出的振荡信号经r加至vt;基极进行放大,推动超声波发送器ucm-t40k1发出超声波信号.平常情况下,超声波接收电路(a;)ucm-r40k1接收不到ucm-t40k1发出的超声波信号,lm567的8脚输出为高电平,vt.截止,继电器ka处于释放状态,电磁阀被关闭,淋浴器无水喷出.当有人站在淋浴器下时,ucm-t40k1发出的超声波经人体反射后,被ucm-r40k1接收并将接收到的超声波信号转换为电信号,经a,放大后通过c.耦合到lm567的3脚,由于该信号的频率与锁相环路本身产生的振荡信号频率相同,故8脚输出低电平,此时vt.导通,继电器ka处于吸合状态,电磁阀打开,淋浴器有水喷出,达到自动控制的目的。

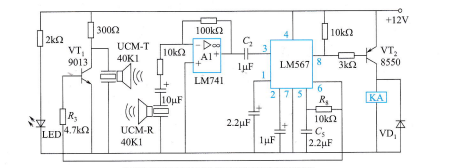

图超声波自动淋浴开关电路
