模拟开关的应用

模拟开关的作用是用数字信号控制电路的通断和信号源的选通。

1. 数控增益放大器

图所示为采用4双向模拟开关cd4066 和运算放大器组成的数控增益放大器。该放大器用数控电阻网络代替了运放的反馈电阻，而数控电阻网络的阻值，由4位二进制数控制，从而实现了由4位二进制数控制增益（放大倍数）的放大电路。

图数控增益放大器

双向模拟开关di～d4及电阻ri～r5构成数控电阻网络，数控输入端a、b、c、d接二进制控制数，某位控制数为1时，使该位模拟开关导通，将相应的电阻短接，从而达到电阻网络数字控制的目的。二进制控制数与放大倍数的对应关系见表。

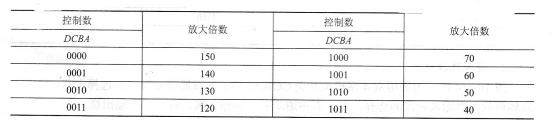

表控制数与放大倍数的关系

2. 数控频率振荡器

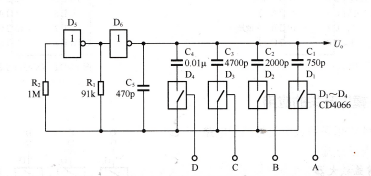

图所示为数控频率多谐振荡器电路，其振荡频率由四位二进制数控制。双向模拟开关d1～d4及电容cr～c4组成数控电容网络，并接在振荡电容c；上，cl～ca是否接入电路取决于dr~da的导通与否，而dr~da的导通与否由a、b、c、d四个控制端的二进制数控制，在不同的四位二进制数控制下，cl～ca的接入状态相应地发生变化，也就改变了振荡频率。

图 数控频率多谐振荡器

四位二进制控制数与振荡频率的对应关系见表。

表控制数与振荡频率的关系

3. 音源选择电路

图所示为采用双4路模拟开关cc4052构成的双通道4路音源选择电路，可用于立体声放大器输入音源的选择。左、右声道均有4路输入端，各有1个输出端。

图双通道4路音源选择电路

a、b为控制端，由两位二进制数选择接入的输入音源，具体接入状态见表。被选中的左、右声道输入端信号分别接通至各自的输出端（l。、r。端），送往后续电路进行放大。

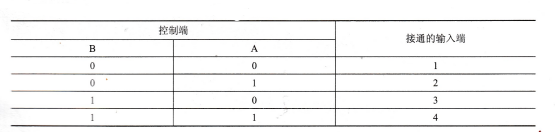

表控制端与接入状态的关系
