STEVAL-USBPD45C 有现货 可添加我们联系方式获取最优惠价格
原厂原包原标原装每一片都来自正规渠道每一片都可追溯

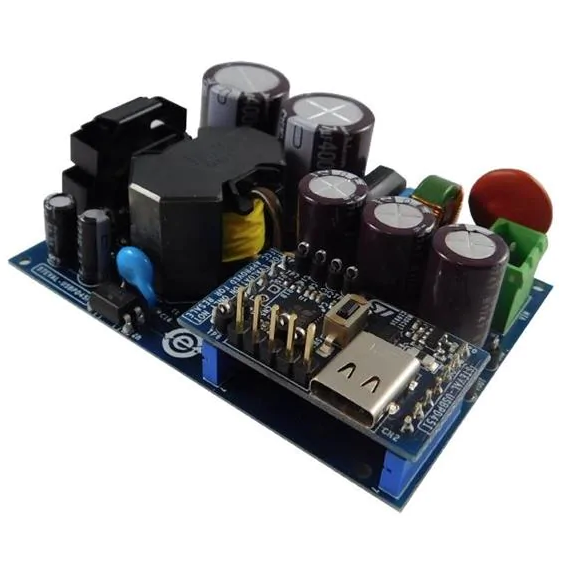

STMicroelectronics STEVAL-USBPD45C交流-直流适配器评估板 具有USB Type-C连接器，作为USB Power Delivery提供装置，设有一个源端口。该 板可接受宽输入主电压范围，提供5V、9V和15V输出电压。适配器架构基于STEVAL-USBPD45P电源板和STEVAL-USBPD45I数字控制板。STEVAL-USBPD45P在反激拓扑中实施功率级，具有同步整流功能。STEVAL-USBPD45I 设计用于控制USB Type-C连接器和管理USB Power Delivery堆栈和自适应同步整流算法。
反激式转换器基于STCH03离线PWM控制器，用于低待机功耗适配器和STF7N80K5 MDmesh™ K5一次侧MOSFET。在二次侧，自适应同步整流及STL40N75LF3功率MOSFET由STM32F051 MCU直接控制和驱动。这大大提高了整体效率，且所需外部元件很少。USB Type-C端口由经过认证的STUSB1602A控制，实现VBUS电源路径，在VBUS和CC线路上集成高压保护。
USB PD 3.0兼容
通用主输入电压范围：90VAC至264VAC（频率45Hz至65Hz）
三个固定PDO：5V、9V、15V - 3A连续工作
负载功率限于45W
在工作模式下，四点平均效率至少满足CoC版本5（2级）和DOE要求
效率>50%，POUT=250mW
无负载待机功耗：<35mW
自适应同步整流，带数字驱动器和控制器
负载前馈
OVP、UVP、OC、短路保护
ESD保护：接触VBUS>30kV，接触CC线路20kV，符合IEC 61000-4-2要求
VBUS引脚上抗浪涌电流高达35A（8/20µs波形），符合IEC61000-4-5要求
紧凑设计：73x51x25mm
符合RoHS指令
STEVAL-USBPD45C 制造商: STMicroelectronics
产品种类: 插座和适配器
产品: Adapters
用于: STSW-USBPD45CFW
尺寸: 73 mm x 51 mm x 25 mm
系列: STEVAL-USBPD45C
商标: STMicroelectronics
CNHTS: 8543909000
HTS Code: 9023000000
工作电源电压: 90 VAC to 264 VAC
产品类型: Sockets & Adapters
子类别: Embedded Solutions
工具用于评估: STCH03, STM32F051, STUSB1602A
商标名: Type-C
STEVAL-USBPD45C
