GPMQ8005B 应用于无线充电 我司主推型号 大量现货库存热卖。可提供样品 技术支持
烨弘轩电子最新到货 有最新批号 朱生 13410068358 微信同号 可提供样品 批量 方案 技术资料 技术支持 竭诚为您提供优质服务。需要查询更多产品 www.yhx-group.com 。
原厂原包原标原装每一片都来自正规渠道每一片都可追溯
基本参数简介：
基本功能：
① +5V/1A DC输入，2.5W-3W输出
② 支持QI(WPC1.1.2)标准，支持A5/A11 线圈；TX与RX耦合频率在130KHz（不同厂家可能频率可能不同，主要看线圈谐振电容值）
③ 支持BLE 4.0数据传输，支持BeaconThings应用。
④ 可直接支持Moto360充电
⑤ 工作环境：-40℃---+85℃
方案
① 采用 GPMQ8005B作为TX端主控，主要对电源以及数据传输进行管理
② 交流逆变采用高性能N沟道MOSFET器件等实现
③ RX端采用GENERALPLUS GPMQ8101A（此方案推荐型号）
④ 支持BT.40，硬件已经支持BT4.2
GPMQ8005B is a high-integrated solution for QI Compliant
Wireless Power Transmitter. It integrates the WPC Qi standard of
Version V1.1.2 and has high performance in PACKET (Signal)
Demodulation. Several protection approaches are included to
avoid system run into abnormal condition such as overcurrent, low
voltage, thermal protection, and offset protection. GPMQ8005B

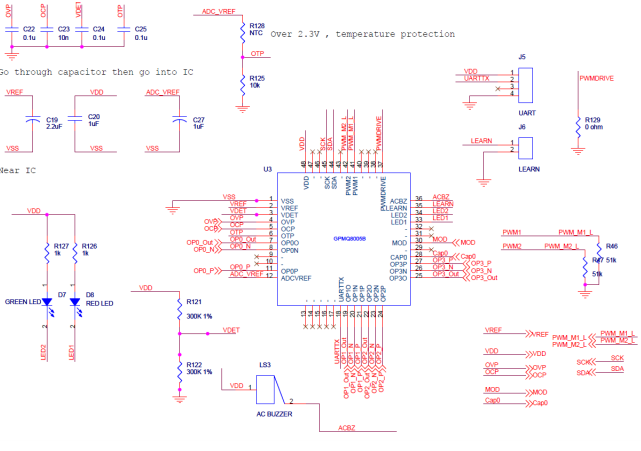

provides an application circuit for wearable application. For
wearable applications, PWM directly driver MOSFET is featured.
2. FEATURES
l Conforms to the Wireless Power Consortium (WPC) Wireless
Power Transfer Transmitter V1.1.2 Specification.
l GPMQ8005B: 5V DC supply system.
l High performance at signal demodulation. The
demodulation circuit is built in at GPMQ8005B.
l Status Indicators for:
n Charge completed
n Charging
n Error ( Transmitter over current , QI standard error
message)
n Standby
l Auto detecting the object put-on and removal
l Over current protection.
l Over Voltage Protection
l Learning function when the coil is changed.
l Package: LQFP 48, QFN32
l Chip is 5V inpu

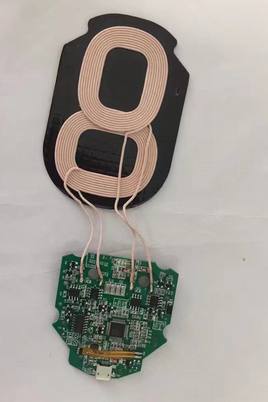

成品图片参考:
周边型号：
产品特性展示：

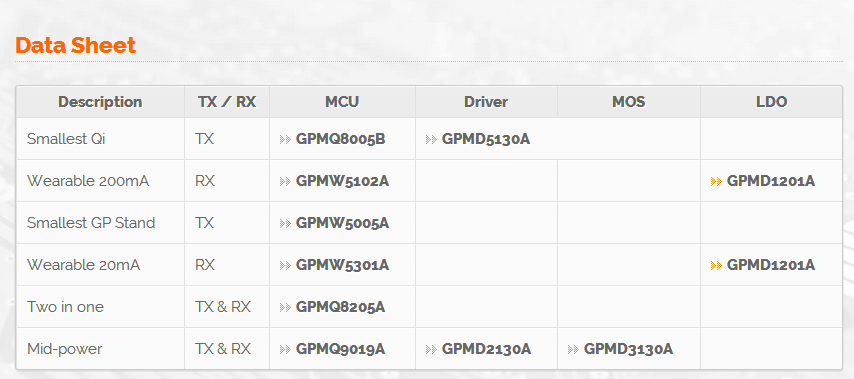

周边应用芯片型号
GPMQ8005B GPMD5130A Wearable 200mARX GPMW5102A GPMD1201ASmallest GP StandTX GPMW5005AWearable 20mARX
GPMW5301A GPMD1201ATwo in oneTX & RX GPMQ8205AMid-powerTX & RX GPMQ9019A GPMD2130A GPMD3130A
